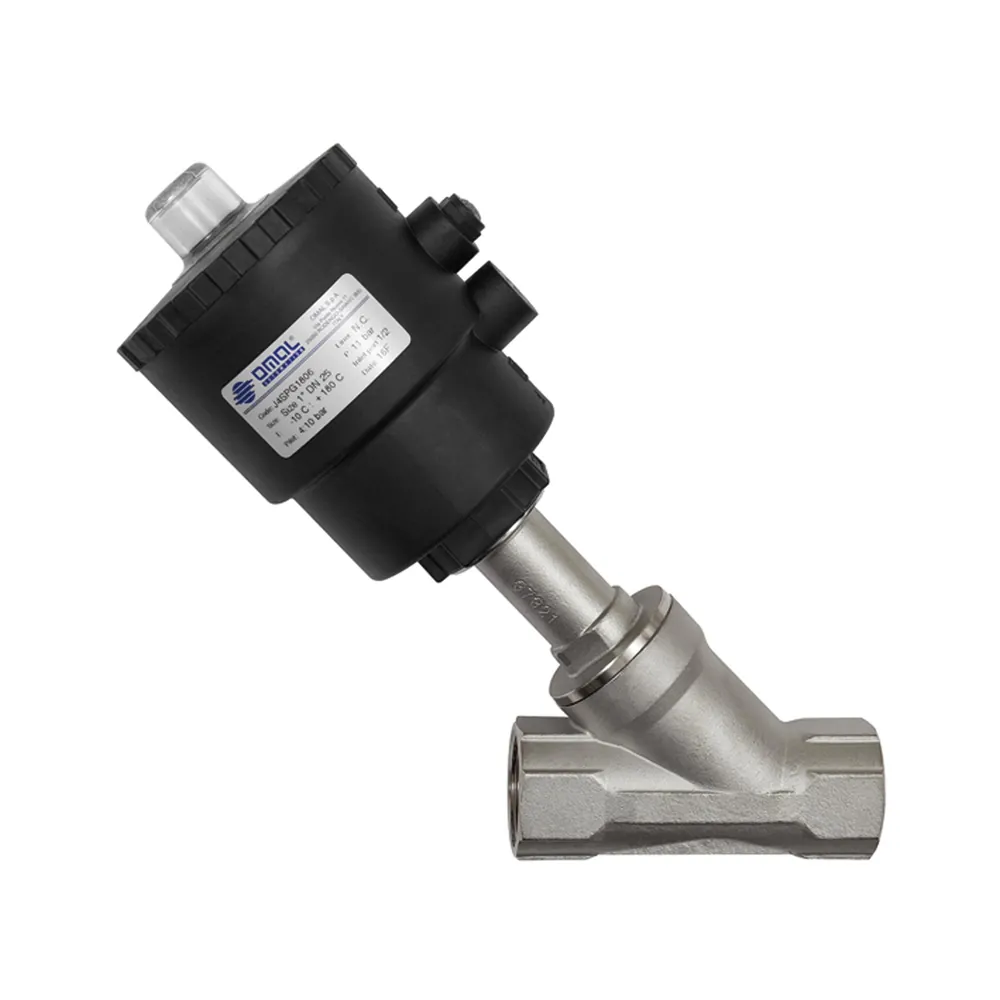

RIEGLER Schrägsitzventil ohne NAMUR-Schnittstelle, ES, G 1/2, max. 16 bar (3363.01)
Schrägsitzventil, Kolbenantrieb o. NAMUR-Schnittstelle, NC, ES, Mediumstemp. -10°C bis 180°C, G 1/2, Betriebsdruckdiff. max 16 bar. Schrägsitzventil mit externer Vorsteuerung und selbstausrichtendem Ventilteller für neutrale (Bronzegehäuse) oder aggressive Medien (Edelstahlgehäuse).
- ausgezeichnete Durchflusswerte aufgrund des Schrägsitzgehäuses
- Vermeidung von Wasserschlag durch Anströmung von unten gegen den Ventilteller
- Vakuumbetrieb möglich (Grobvakuum)

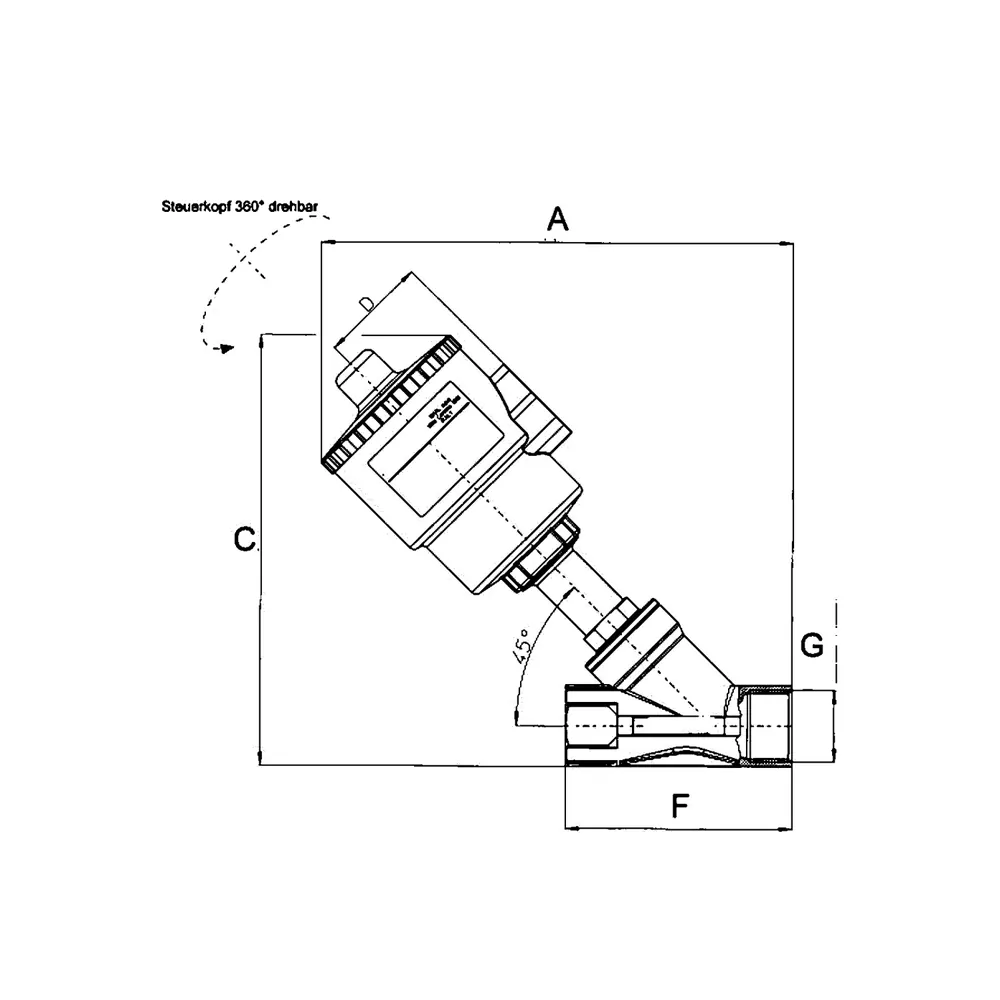

- A: 190,0 mm
- Betriebsdruck-Differenz max.: 16 bar
- C: 169,0 mm
- Dichtmaterial: PTFE
- Differenzdruck max.: 16 bar
- Differenzdruck min.: 0 bar
- F: 85,0 mm
- Funktion: NC
- Gewinde: G 1/2
- Kolben: Messing vernickelt
- Spindel: Edelstahl
- Steuerdruck max.: 10 bar
- Steuerdruck min.: 4 bar
- Steuerkopf: Polyamid (glasfaserverstärkt)
- Steuerluftanschluss: G 1/8
- Temperatur Steuermedium max.: 60 °C
- Variant: MASTER-992
- Verbindungsstücke: Edelstahl
- zulässiger statischer Druck max.: 16 bar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: RIEGLER & Co. KG
RIEGLER & Co. KG, Schützenstr. 27-29, 72574 Bad Urach, Deutschland, kundenservice@riegler.de
- Gewinde-str:
- G 1/2
- Umgebungstemperatur min.:
- -20 °C
- Umgebungstemperatur max.:
- 70 °C
- M004605-FUNKTION-str:
- NC
- EAN:
- 4047322476973
- Marke:
- RIEGLER
- Hersteller:
- RIEGLER & Co. KG
