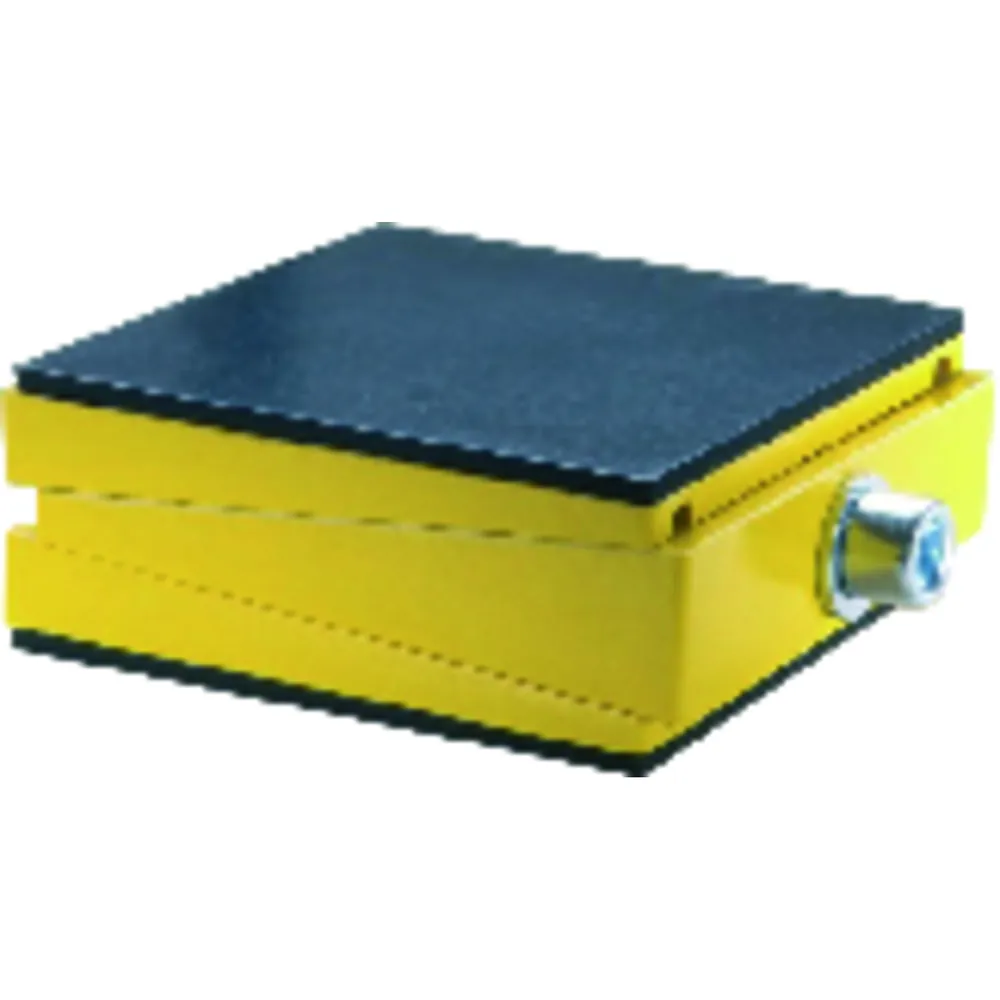

WOCO LEVEL MOUNT Maschinenlagerung Nivellierelement 115x115mm Typ KE10 5/5
Aufbau
Keilschuh, seitliche Stellschraube mit Feingewinde, rutschhemmender Belag oder Dämpfungsbelag, 6 Baugrößen
Eigenschaften
• Verankerungsfreie Aufstellung
• Positionierung/Niveaufixierung mit Dämpfungsbelag als Quellen-/Empfängerisolierung
• Belastungsbereich max. 15–150 kN
• Eigenfrequenz (stat.) >, 15 Hz entsprechend des Dämpfungsbelages
Anwendungsbereich
Maschinen mit und ohne Befestigungsmöglichkeit, die eine besonders steife Aufstellung erfordern
Werkstoffe
• Elementkörper aus Guss, Metalloberfläche gelb lackiert
• Belag aus Elastomer mit hoher Elastizität, öl- und alterungsbeständig
• Nivellierschraube Qualität 8.8, verzinkt Nivellierung Nivellierbereich max. 7–20 mm
Bemerkungen
Elemente mit einseitigem Belag sind anschraubbar, Elemente ohne Belag sind durchschraubbar
Lieferumfang
Lagerelement ohne Befestigungsschraube
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Woco IPS GmbH
Woco IPS GmbH, Hanauer Landstraße 16, 63628 Bad Soden-Salmünster, Deutschland, +49 6056 78-7660, psc@de.wocogroup.com, www.wocogroup.com/de
Keilschuh, seitliche Stellschraube mit Feingewinde, rutschhemmender Belag oder Dämpfungsbelag, 6 Baugrößen
Eigenschaften
• Verankerungsfreie Aufstellung
• Positionierung/Niveaufixierung mit Dämpfungsbelag als Quellen-/Empfängerisolierung
• Belastungsbereich max. 15–150 kN
• Eigenfrequenz (stat.) >, 15 Hz entsprechend des Dämpfungsbelages
Anwendungsbereich
Maschinen mit und ohne Befestigungsmöglichkeit, die eine besonders steife Aufstellung erfordern
Werkstoffe
• Elementkörper aus Guss, Metalloberfläche gelb lackiert
• Belag aus Elastomer mit hoher Elastizität, öl- und alterungsbeständig
• Nivellierschraube Qualität 8.8, verzinkt Nivellierung Nivellierbereich max. 7–20 mm
Bemerkungen
Elemente mit einseitigem Belag sind anschraubbar, Elemente ohne Belag sind durchschraubbar
Lieferumfang
Lagerelement ohne Befestigungsschraube
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Woco IPS GmbH
Woco IPS GmbH, Hanauer Landstraße 16, 63628 Bad Soden-Salmünster, Deutschland, +49 6056 78-7660, psc@de.wocogroup.com, www.wocogroup.com/de
- Branche:
- Behälterbau, Anlagenbau, Maschinenbauindustrie
- Farbe:
- gelb
- Befestigungsart:
- Schraubverbindungssystem
- Breite:
- 115 mm
- Höhe:
- 36 mm
- Länge:
- 115 mm
- Einsatzbereich:
- Ausgleich von Bodenunebenheiten
- PG:
- Maschinenlagerung Nivellierelement KE
- Bauform:
- eckig
- Gewindegröße:
- M16 x 1,5
- Höhenverstellbereich max.:
- 4 mm
- Höhenverstellbereich min.:
- -4 mm
- EAN:
- 4053569790796
- Marke:
- WOCO
- Hersteller:
- Woco IPS GmbH
- Maximale Belastung mit Belag:
- 2.855 kg
- Maximale Belastung ohne Belag:
- 5.098 kg
- Katalognummer:
- 4053569790796
