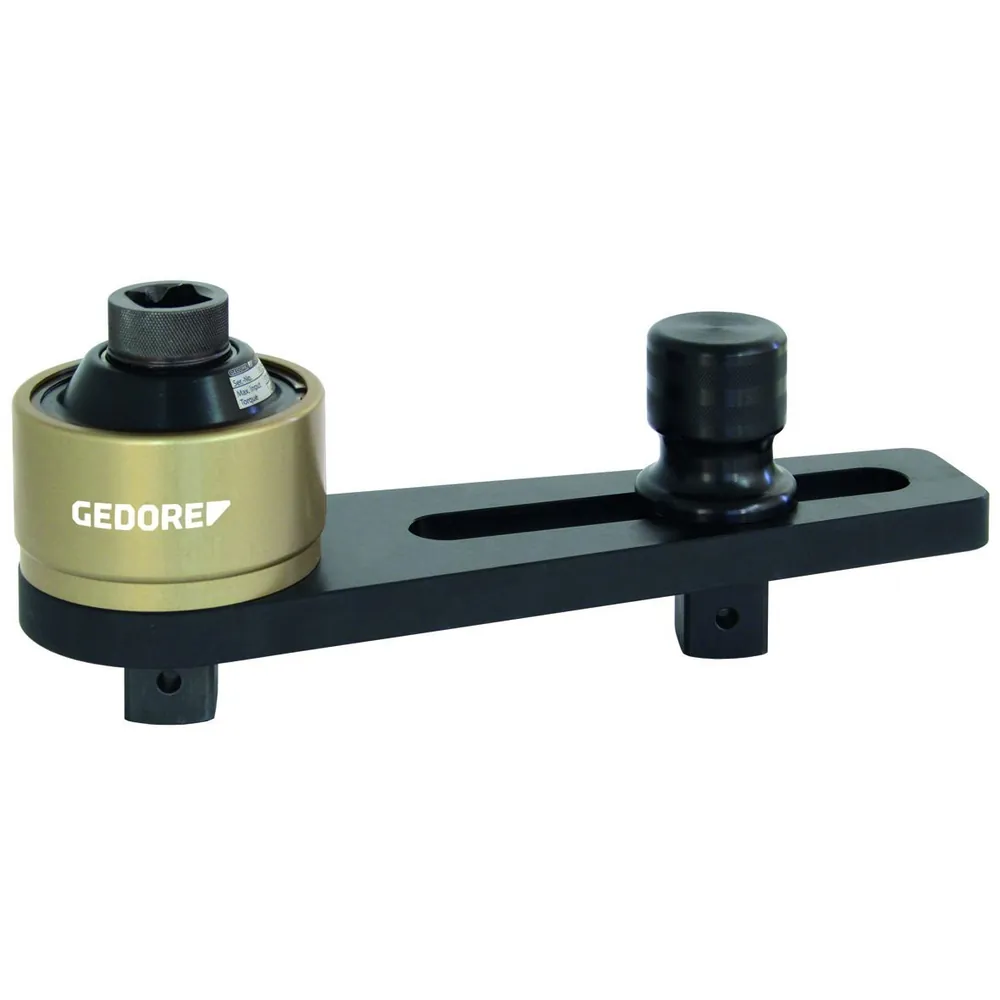

GEDORE Drehmoment-Vervielfältiger DREMOPLUS ALU, Typ DVI
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: GEDORE Werkzeugfabrik GmbH & Co. KG
- Material:
- Gehäuse aus Aluminium, Reaktionsarm aus Chrom-Vanadium-Stahl
- Produkttyp:
- Drehmoment
- Länge:
- 230 mm
- Material Gehäuse:
- Hochleistungsaluminium
- Inhalt (Anzahl Stück):
- 1
- Anwendung:
- Drehmomentvervielfachung
- SB-Verpackt:
- 0
- Antriebsaufnahme, Vierkant- [metrisch]:
- 20
- Antriebsaufnahme, Vierkant- [zöllig]:
- "3/4"""
- Antriebsform:
- 4-kant
- Antriebsgröße:
- 3/4 in
- REACH Registrierung vorhanden:
- Nein
- Nennlänge:
- 230 mm
- Besonderheit:
- Überlastsicherung mittels Abschervierkant. Wird das Getriebe durch zu hohe Kräfte überlastet, bricht der Abtriebsvierkant ab. Das Getriebe wird nicht beschädigt. Nach Ersatz des Abtriebsvierkants ist der Drehmomentvervielfältiger wieder einsatzbereit.
- Lieferumfang:
- Im Transportkoffer mit Schaumstoffeinlage, inklusive Reaktionsarm, Einstelltabelle und Prüfzertifikat
- Zertifikat:
- Prüfzertifikat
- Übersetzungsverhältnis:
- 1:5,5
- Werkzeugaufnahme:
- 4-kant
- Sicherung Abtriebsvierkant:
- Sicherungsring und -stift
- Werkzeugaufnahmegröße:
- 1
- Akustisches Signal:
- 0
- Auslösesignal:
- 0
- Display-Beleuchtung:
- 0
- Drehmomentverstellschutz:
- 0
- Drehmomentwert verstellbar:
- 1
- Drehwinkelmessung:
- 0
- Freilauffunktion:
- 0
- Fühlbares Signal:
- 0
- Optisches Signal:
- 0
- Rechts- und Linksanzug:
- 0
- Abtriebsvierkant [metrisch]:
- 25
- Abtriebsvierkant [zöllig]:
- "1"""
- Abtriebsvierkant:
- "1"""
- Aufnahme Reaktionsarm:
- geschraubt über Flansch
- Ausgangs-Drehmoment (metrisch) min.:
- 500 N·m
- Ausgangsdrehmoment (max.) [N·m]:
- 2.800
- Ausgangsdrehmoment (max.) [lbf·ft]:
- 2.050
- Eingangsdrehmoment (max.) [N·m]:
- 550
- Eingangsdrehmoment (max.) [lbf·ft]:
- 410
- Genauigkeit:
- besser als 3%
- Gesamtbreite ohne Reaktionsarm:
- 106
- Gesamthöhe ohne Reaktionsarm:
- 146
- Max. Ausgangs-Drehmoment (metrisch):
- 2.800 N·m
- Max. Eingangs-Drehmoment (metrisch):
- 550 N·m
- Rücklaufsicherung:
- Nein
- Sicherung Antriebsvierkant:
- Stiftsicherung
- Überlastsicherung:
- Abscherantriebsvierkant
- Marke:
- GEDORE
- Hersteller:
- GEDORE Werkzeugfabrik GmbH & Co. KG
