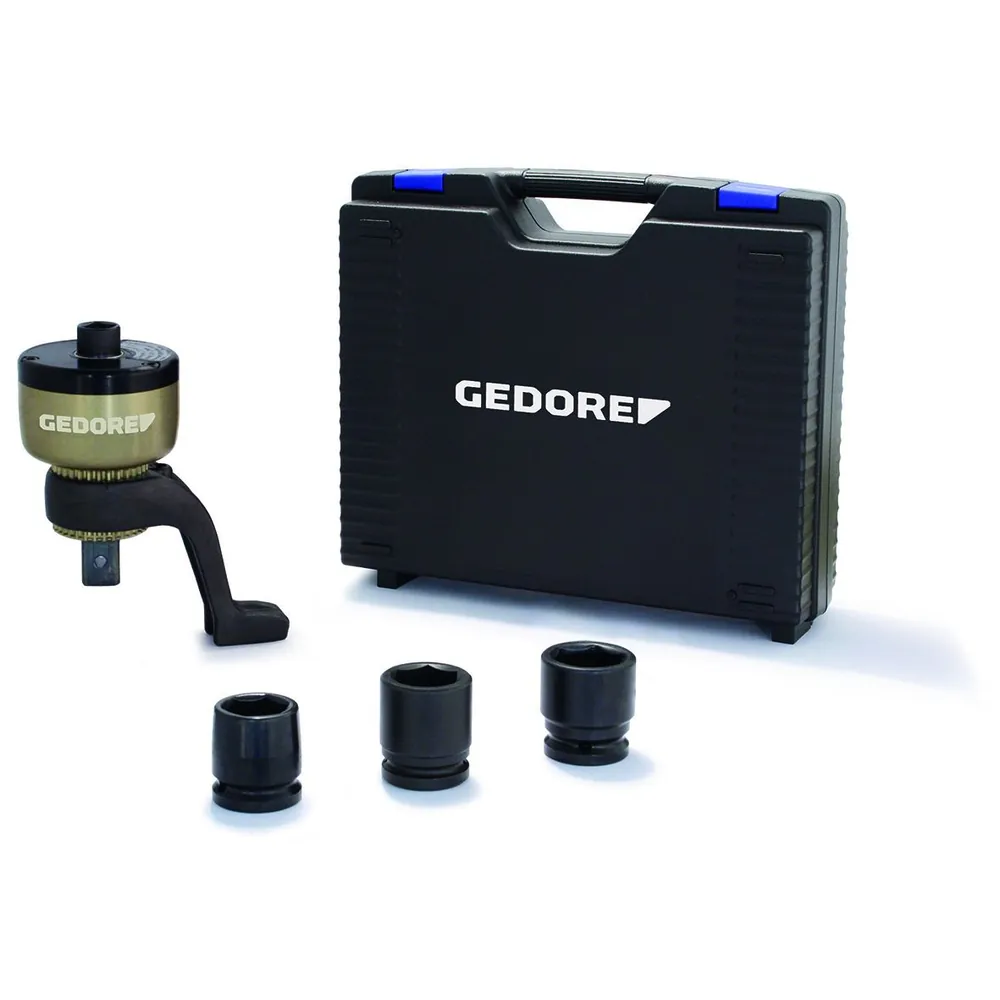

GEDORE DVV-13ZG Drehmomentvervielfältiger-Garnitur 1300 Nm
Besonders geeignet für: Industrie, Baustellen, Nfz- und Kfz-Werkstätten, Agritechnik, Brücken-, Schiffs-, Flugzeug-, Eisenbahnbau, Raffinerien, Maschinen- und Anlagenbau, Instandhaltung, Ausführung: Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen, Mit einstufigem Planetengetriebe, Gehäuse aus Hochleistungsaluminium, Mit gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl, Optional nachrüstbar mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall, Vervielfältigung im Übersetzungsverhältnis 1:5, Vervielfältigung im Übersetzungsverhältnis 1:5, Garantierte Genauigkeit: besser als +/- 3 % Toleranz, In Verbindung mit einem Drehmomentschlüssel zu betätigen, 1 Modell mit maximaler Belastung im Bereich bis 1300 N·m, Das Set enthält drei verschiedene Kraftschraubereinsätze 3/4" SW 27, 30, 32 mm, Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring, Im Transportkoffer mit Schaumstoffeinlage
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: GEDORE Werkzeugfabrik GmbH & Co. KG
GEDORE Werkzeugfabrik GmbH & Co. KG, Remscheider Straße 149, 42899 Remscheid, Deutschland, info@gedore.com
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: GEDORE Werkzeugfabrik GmbH & Co. KG
GEDORE Werkzeugfabrik GmbH & Co. KG, Remscheider Straße 149, 42899 Remscheid, Deutschland, info@gedore.com
- Produkttyp:
- Drehmomentvervielfältiger
- Länge:
- 230 mm
- Material Gehäuse:
- Hochleistungsaluminium
- Inhalt (Anzahl Stück):
- 1
- Antriebsaufnahme, Vierkant- [metrisch]:
- 12,5
- Antriebsaufnahme, Vierkant- [zöllig]:
- "1/2"""
- REACH Registrierung vorhanden:
- Nein
- Nennlänge:
- 230 mm
- Übersetzungsverhältnis:
- 1:5
- Gewicht Netto [g]:
- 3.000
- Gewicht Netto [kg]:
- 3
- Stückliste (Text):
- DVV-13ZK 32 27K 32 30K 32 32
- Antriebsvierkant [zöllig]:
- "1/2"""
- Sicherung Abtriebsvierkant:
- Sicherungsring und -stift
- Abtriebsvierkant [metrisch]:
- 20
- Abtriebsvierkant [zöllig]:
- "3/4"""
- Abstand Abtriebsvierkant - Beginn Reaktionsarm (min.):
- 56
- Abstand Abtriebsvierkant - Ende Reaktionsarm (max):
- 95
- Ausführung Reaktionsarm:
- Z-Form, gekröpft
- Material Reaktionsarm:
- Chrom-Vanadium-Stahl
- Abtriebsvierkant:
- "3/4"""
- Aufnahme Reaktionsarm:
- gesteckt über Zahnkranz
- Ausgangsdrehmoment (max.) [N·m]:
- 1.300
- Ausgangsdrehmoment (max.) [lbf·ft]:
- 950
- Eingangsdrehmoment (max.) [N·m]:
- 270 N·m
- Eingangsdrehmoment (max.) [lbf·ft]:
- 200 lbf·ft
- Genauigkeit:
- besser als 3%
- Gesamtbreite ohne Reaktionsarm:
- 80
- Gesamthöhe ohne Reaktionsarm:
- 133
- Rücklaufsicherung:
- 0
- Sicherung Antriebsvierkant:
- Kugelfangrille
- Überlastsicherung:
- Abscherantriebsvierkant
- Gesamthöhe mit Reaktionsarm (max.):
- 173
- Gesamthöhe mit Reaktionsarm (min.):
- 165
- Breite Drehmomentvervielfältiger:
- 80
- EAN:
- 4010886934555
- Marke:
- GEDORE
- Hersteller:
- GEDORE Werkzeugfabrik GmbH & Co. KG
- Katalognummer:
- 3747803
