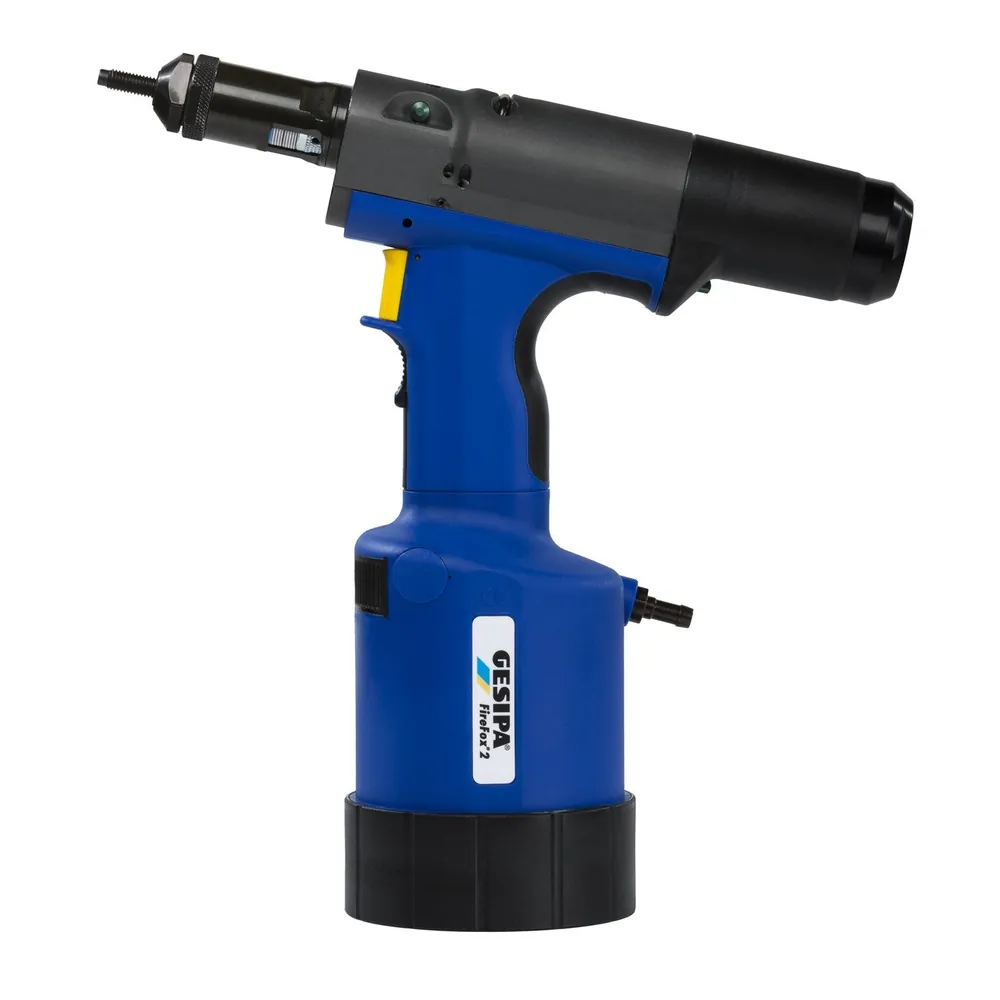

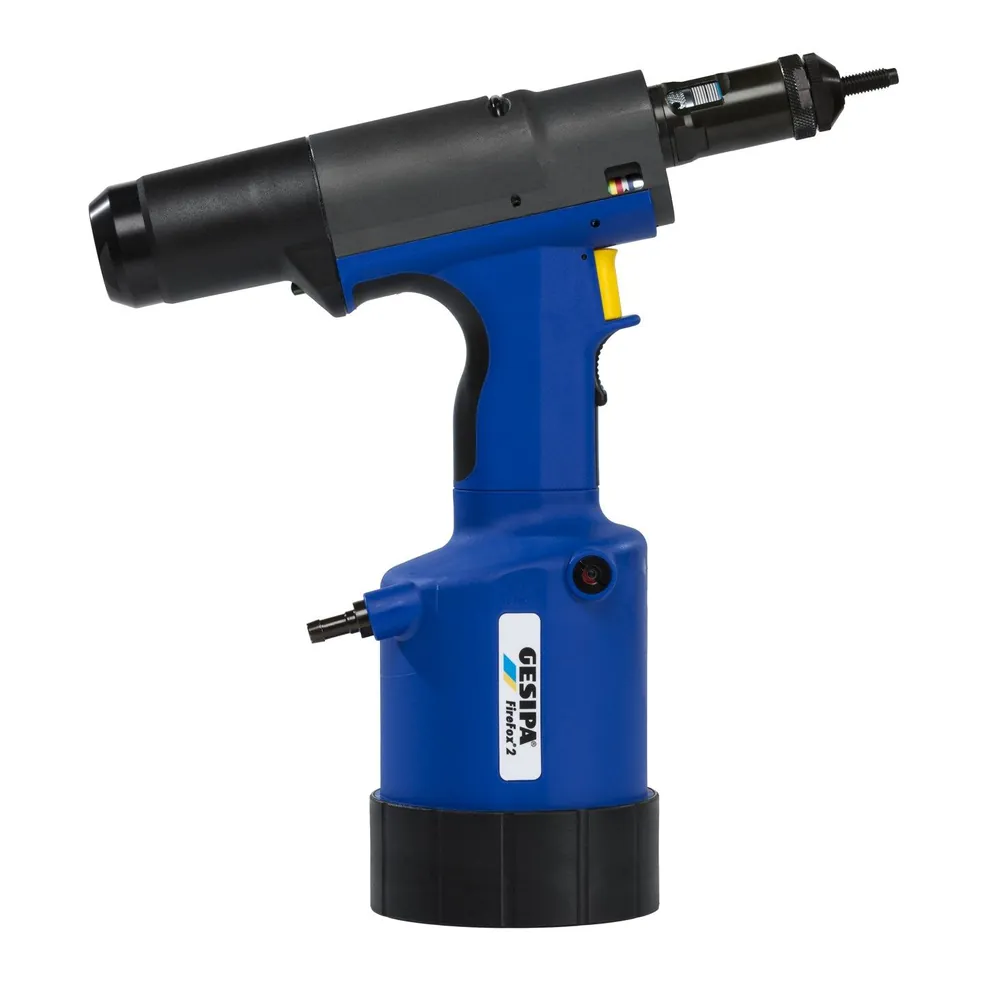

GESIPA FireFox 2

FireFox 2
Das pneumatisch-hydraulische Blindnietmuttern-Setzgerät als Variante wahlweise hub- oder setzkraftgesteuert

Der FireFox 2 kann wahlweise über eine Hubeinstellung oder über eine Setzkrafteinstellung
gesteuert werden. Insbesondere Letztere sorgt für Schonung des Fügegutes und des Gewindes, sichere
Verankerung der Blindnietmutter und hohe Prozesssicherheit. Die Wahl, ob hub- oder setzkraftgesteuert
richtet sich je nach Länge der Blindnietmutter und Stärke des Fügeguts. Blindnietmutterngrößen mit
gleicher oder variierender Länge in wechselnde Fügegutstärken erfordert eine Setzkrafteinstellung.
Wird immer die gleiche Blindnietmutterngröße und -länge in gleiche Fügegutstärken gesetzt, kann mit
konstantem Setzhub gearbeitet werden.

Vorteile
- Schnelle und präzise Voreinstellung der Setzkraft durch farbcodierten Einstellring (1)
- Neue Hubskala auch unter schlechteren Lichtverhältnissen einfach und sicher einstellbar
- Maximalhub durch Kennzeichnung mit blauem Ring auf der Hubskala eindeutig erkennbar (2)
- Drosselblech: Noch sicherer und schonenderes Setzen durch die automatische Drossel schon ab M3-Blindnietmuttern
- Dichtringe aus PTFE (Teflon) Verbesserte Lebensdauer des Steuerschiebers durch Dichtringe aus PTFE und optimierte Steuerbohrungen

Arbeitsbereich
Setzt Blindnietmuttern von M3 bis M10 aller Werkstoffe sowie M12 in Aluminium und Stahl.

Technische Daten
Gewicht: 2,4 kg
Setzhub, einstellbar,max: 10 mm
Setzkraft, einstellbar, max: 22 kN bei 6 bar
Betriebsdruck: 5-7 bar
Schlauchanschluss: 6 mm Ø (1/4’’)
Luftverbrauch: ca. 2 bis 4 ltr. pro Setzvorgang (abhängig von der Mutterngröße)

Lieferumfang
2 Doppelmaulschlüssel SW 24/27
4 Gewindedorne (M4, M5, M6 und M8)*
4 Mundstücke (M4, M5, M6 und M8)*
1 Sechskantschraubendreher SW 4
1 Nachfüllflasche mit Hydrauliköl 100 ml
1 Öl-Nachfüllbehälter
Betriebsanleitung mit Ersatzteilliste
Karte mit Schnelleinstellung

Zubehör
- Adapter* zur Verwendung von Zylinderschrauben mit Innensechskant DIN EN ISO 4762 als Gewindedorn von M4 bis M8
- Adapter zum Setzen von Blindnietschrauben, M4 bis M8
- Mundstücke und Gewindedorne in Imperial- oder US-Abmessungen
- Komplette Gewindedorn- und Mundstücksätze
