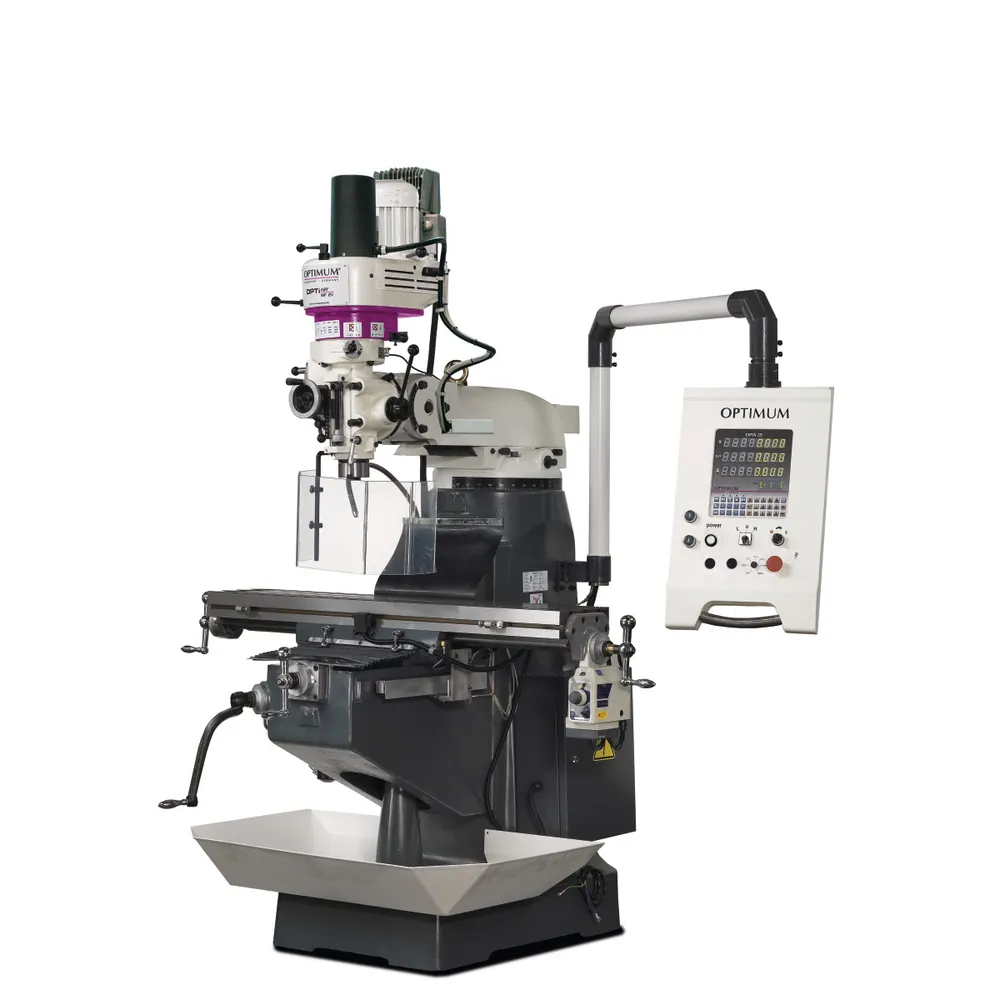

OPTIMUM OPTImill MF2V / 400V/3Ph/50Hz Bohr-Fräsmaschine
Multifunktionelle Bohr-Fräsmaschinen für den professionellen Einsatz. Elektronisch stufenlos regelbarer Antrieb mit Frequenzumrichter made in EU und digitaler 3-Achsen-Positionsanzeige DPA 21
Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
Bohr-Fraskopf neigbar ± 45°
Hohe Rundlaufgenauigkeit durch Kegelrollenlager, kleiner als 0,01 mm in der Pinole gemessen
Automatischer Pinolenvorschub
Einstellbarer Bohrtiefenanschlag mit Millimeterskala, frontseitig ablesbar
Rechts-/Linkslauf zum Gewindeschneiden
X
und Z-Achse mit nachstellbarer Schwalbenschwanzführung
Kühlmitteleinrichtung
Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Spane und Teile, für größtmöglichen Schutz des Anwenders
Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
MF 2V:
Y-Achse mit nachstellbarer Schwalbenschwanzführung
Ausstattungsdetails:
Siemens Umrichter SINAMICS G110M
Durch kompakte Bauform besonders EMV vertraglich
Interne Sicherheitsfunktionen
made in EU
Optionales Werkzeugspannsystem (Artikel Nr.: 3352394)
OPTI Bedienpanel:
Integriertes Schaltpult
Integrierte digitale Positionsanzeige DPA 21 mit Drehzahlanzeige
Lieferumfang:
Bedienwerkzeug
WEEE-Registrierungsnummer:
ElektroG_Infotext
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Stürmer Maschinen GmbH
Stürmer Maschinen GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland, +49 951 96 555 - 0, info@stuermer-maschinen.de, www.stuermer-maschinen.de/aktuelles/kontakt/
Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
Bohr-Fraskopf neigbar ± 45°
Hohe Rundlaufgenauigkeit durch Kegelrollenlager, kleiner als 0,01 mm in der Pinole gemessen
Automatischer Pinolenvorschub
Einstellbarer Bohrtiefenanschlag mit Millimeterskala, frontseitig ablesbar
Rechts-/Linkslauf zum Gewindeschneiden
X
und Z-Achse mit nachstellbarer Schwalbenschwanzführung
Kühlmitteleinrichtung
Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Spane und Teile, für größtmöglichen Schutz des Anwenders
Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
MF 2V:
Y-Achse mit nachstellbarer Schwalbenschwanzführung
Ausstattungsdetails:
Siemens Umrichter SINAMICS G110M
Durch kompakte Bauform besonders EMV vertraglich
Interne Sicherheitsfunktionen
made in EU
Optionales Werkzeugspannsystem (Artikel Nr.: 3352394)
OPTI Bedienpanel:
Integriertes Schaltpult
Integrierte digitale Positionsanzeige DPA 21 mit Drehzahlanzeige
Lieferumfang:
Bedienwerkzeug
WEEE-Registrierungsnummer:
ElektroG_Infotext
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Stürmer Maschinen GmbH
Stürmer Maschinen GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland, +49 951 96 555 - 0, info@stuermer-maschinen.de, www.stuermer-maschinen.de/aktuelles/kontakt/
- Produkttyp:
- Bohrer
- Breite/Tiefe (Produkt) ca.:
- 1,45 mm
- Höhe (Produkt) ca.:
- 2.150 mm
- Länge (Produkt) ca.:
- 1.400 mm
- Netzfrequenz:
- 50 Hz
- Phase(n):
- 3 pH
- Stromart:
- ~
- Gewicht Netto:
- 950 kg
- elektrische Spannung:
- 400 V
- Bohrleistung Stahl (S235JR):
- 24 mm
- Dauerbohrleistung Stahl (S235JR):
- 20 mm
- EMV-Klasse:
- C2
- Vertikalspindel Drehbereich Fräskopf Z - X Ebene:
- +/- 45 Grad
- Gesamt Anschlusswert:
- 2,2 kg/mm
- Abstand Vertikalspindel - Horizontalfrästisch max.:
- 463 mm
- Abstand Vertikalspindel - Horizontalfrästisch min.:
- 57 mm
- Horizontalfrästisch Breite:
- 230 mm
- Horizontalfrästisch Länge:
- 1,244 mm
- Horizontalfrästisch T-Nuten Abstand:
- 63 mm
- Horizontalfrästisch T-Nuten Anzahl:
- 3
- Horizontalfrästisch T-Nuten Größe:
- 16 mm
- Horizontalfrästisch Traglast max.:
- 230 kg
- Kühlmittelpumpe(n) Leistung Antriebsmotor:
- 100 W
- Messerkopfgröße max.:
- 76 mm
- Schaftfräsergröße max.:
- 18 mm
- Verfahrweg X-Achse automatisch:
- 730 mm
- Verfahrweg X-Achse manuell:
- 800 mm
- Verfahrweg Y-Achse manuell:
- 305 mm
- Verfahrweg Z-Achse manuell:
- 406 mm
- Vertikalspindel Anzahl der Drehzahlbereiche:
- 6
- Vertikalspindel Ausladung:
- 213 - 533 mm
- Vertikalspindel Drehzahlbereich:
- 10 - 5.100 min¯¹
- Vertikalspindel Leistung Antriebsmotor Normalbetrieb:
- 1,5 kg/mm
- Vertikalspindel Pinolenhub:
- 127 mm
- Vertikalspindel Pinolenvorschub:
- 0,04/0,08/0,15 mm/U
- Vertikalspindel Spindelaufnahme:
- ISO 40 DIN 2080
- Vertikalspindel Steuerung der Drehzahlregelung:
- elektronisch regelbar
- EAN:
- 4030635033063
- Marke:
- OPTIMUM
- Hersteller:
- Stürmer Maschinen GmbH
