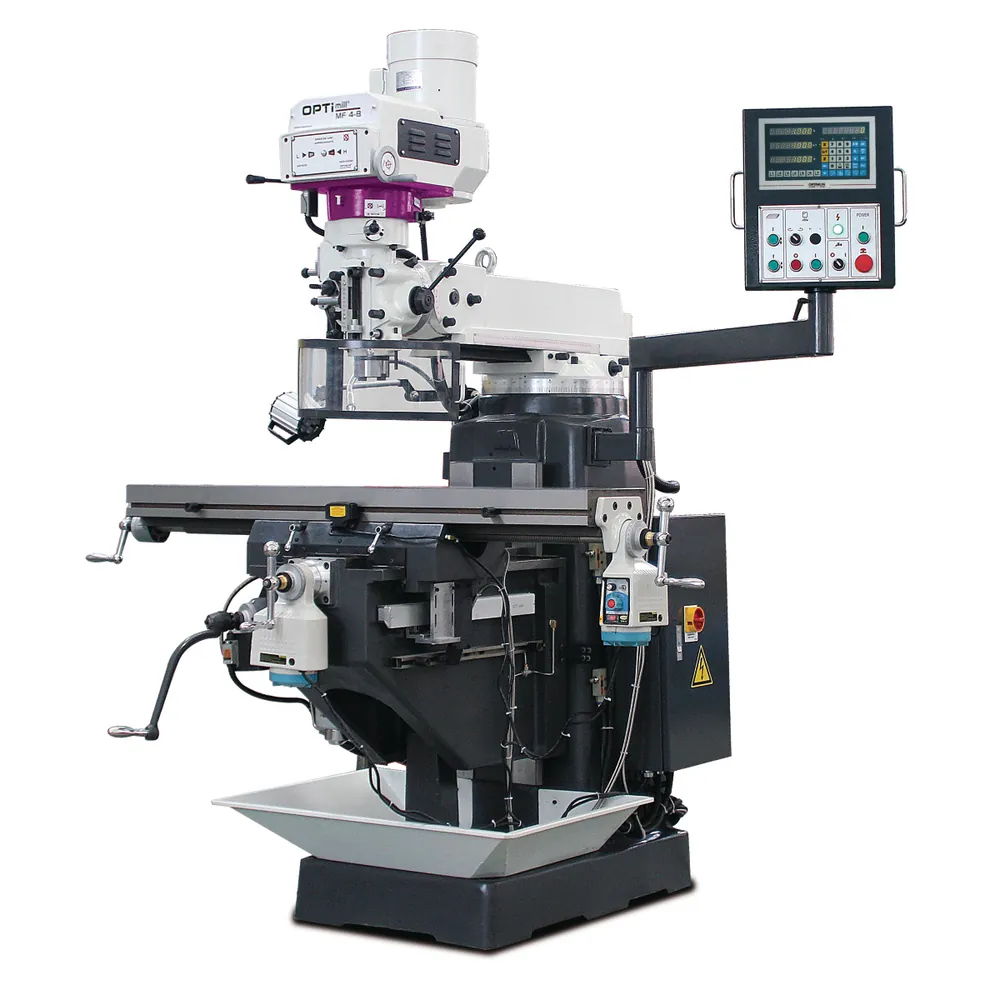

OPTIMUM OPTImill MF4-B / 400V/3Ph/50Hz Multifunktionelle Bohr-Fräsmaschine
Multifunktionelle Bohr-Fräsmaschinen mit mechanisch stufenlos regelbarem Antrieb
Massive Ausführung aus hochwertigem Meehanite-Guss
Hohe Rundlaufgenauigkeit durch Kegelrollenlager, kleiner als 0,01 mm in der Pinole gemessen
Stufenlose Geschwindigkeitsregelung
Rechts-/Linkslauf zum Gewindeschneiden
X
und Z-Achse mit nachstellbarer 55° Schwalbenschwanzführung
Y-Achse mit Flachführung
Bohr-Fräskopf neigbar ± 45°
Kühlmitteleinrichtung
Rechts
und Linkslauf
Automatischer Pinolenvorschub, 3-stufig 0,04
0,15 mm/U
Motorischer Vorschub in der X
Y
und Z-Achse
Präzisions-Mikrovorschub
Frässpindel mit Präzisionslager
Mechanische Spindelbremse
Bohrtiefenskala und anschlag
Kreuztisch mit T-Nuten und Kühlmittelrinne
Zentralschmierung
Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Spane und Teile, für größtmöglichen Schutz des Anwenders
Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
MF 4-B:
Traglast Kreuztisch 300 kg
Großer Verfahrweg: X
/ Y
/ Z-Achse 740 mm / 330 mm / 320 mm
Lieferumfang:
Bedienwerkzeug
WEEE-Registrierungsnummer:
ElektroG_Infotext
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Stürmer Maschinen GmbH
Stürmer Maschinen GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland, +49 951 96 555 - 0, info@stuermer-maschinen.de, www.stuermer-maschinen.de/aktuelles/kontakt/
Massive Ausführung aus hochwertigem Meehanite-Guss
Hohe Rundlaufgenauigkeit durch Kegelrollenlager, kleiner als 0,01 mm in der Pinole gemessen
Stufenlose Geschwindigkeitsregelung
Rechts-/Linkslauf zum Gewindeschneiden
X
und Z-Achse mit nachstellbarer 55° Schwalbenschwanzführung
Y-Achse mit Flachführung
Bohr-Fräskopf neigbar ± 45°
Kühlmitteleinrichtung
Rechts
und Linkslauf
Automatischer Pinolenvorschub, 3-stufig 0,04
0,15 mm/U
Motorischer Vorschub in der X
Y
und Z-Achse
Präzisions-Mikrovorschub
Frässpindel mit Präzisionslager
Mechanische Spindelbremse
Bohrtiefenskala und anschlag
Kreuztisch mit T-Nuten und Kühlmittelrinne
Zentralschmierung
Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Spane und Teile, für größtmöglichen Schutz des Anwenders
Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
MF 4-B:
Traglast Kreuztisch 300 kg
Großer Verfahrweg: X
/ Y
/ Z-Achse 740 mm / 330 mm / 320 mm
Lieferumfang:
Bedienwerkzeug
WEEE-Registrierungsnummer:
ElektroG_Infotext
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Stürmer Maschinen GmbH
Stürmer Maschinen GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland, +49 951 96 555 - 0, info@stuermer-maschinen.de, www.stuermer-maschinen.de/aktuelles/kontakt/
- Produkttyp:
- Bohrer
- Höhe ca.:
- 2.300 mm
- Länge ca.:
- 2.400 mm
- Anschlussspannung:
- 400 V
- Netzfrequenz:
- 50 Hz
- Phase(n):
- 3 pH
- Stromart:
- ~
- Gewicht Netto:
- 1.200 kg
- Breite/Tiefe ca.:
- 2.160 mm
- Bohrleistung Stahl (S235JR):
- 24 mm
- Dauerbohrleistung Stahl (S235JR):
- 20 mm
- EMV-Klasse:
- C2
- Vertikalspindel Drehbereich Fräskopf Z - X Ebene:
- 45 Grad
- Gesamt Anschlusswert:
- 3 kg/mm
- Abstand Vertikalspindel - Horizontalfrästisch max.:
- 405 mm
- Horizontalfrästisch Breite:
- 1,37 mm
- Horizontalfrästisch Länge:
- 254 mm
- Horizontalfrästisch T-Nuten Abstand:
- 63 mm
- Horizontalfrästisch T-Nuten Anzahl:
- 3
- Horizontalfrästisch T-Nuten Größe:
- 16 mm
- Horizontalfrästisch Traglast max.:
- 300 kg
- Kühlmittelpumpe(n) Leistung Antriebsmotor:
- 90 W
- Messerkopfgröße max.:
- 76 mm
- Schaftfräsergröße max.:
- 25 mm
- Verfahrweg X-Achse automatisch:
- 740 mm
- Verfahrweg X-Achse manuell:
- 820 mm
- Verfahrweg Y-Achse manuell:
- 410 mm
- Verfahrweg Z-Achse manuell:
- 400 mm
- Vertikalspindel Anzahl der Drehzahlbereiche:
- 2
- Vertikalspindel Ausladung:
- 0 - 420 mm
- Vertikalspindel Leistung Antriebsmotor Normalbetrieb:
- 2,2 kg/mm
- Vertikalspindel Pinolenhub:
- 127 mm
- Vertikalspindel Pinolenvorschub:
- 0,04/0,08/0,15 mm/U
- Vertikalspindel Spindelaufnahme:
- ISO 40 DIN 2080
- Vertikalspindel Steuerung der Drehzahlregelung:
- mechanisch stufenlos
- Vertikalspindel Drehzahlbereich:
- 60 - 4.200 RPM
- Vertikalspindel Pinolendurchmesser:
- 86 mm
- Verfahrweg Y-Achse automatisch:
- 330 mm
- Verfahrweg Z-Achse automatisch:
- 320 mm
- EAN:
- 4030635035128
- Marke:
- OPTIMUM
- Hersteller:
- Stürmer Maschinen GmbH
- Vertikalspindel Fräskopf Verfahrweg Z-Achse:
- 470 mm
