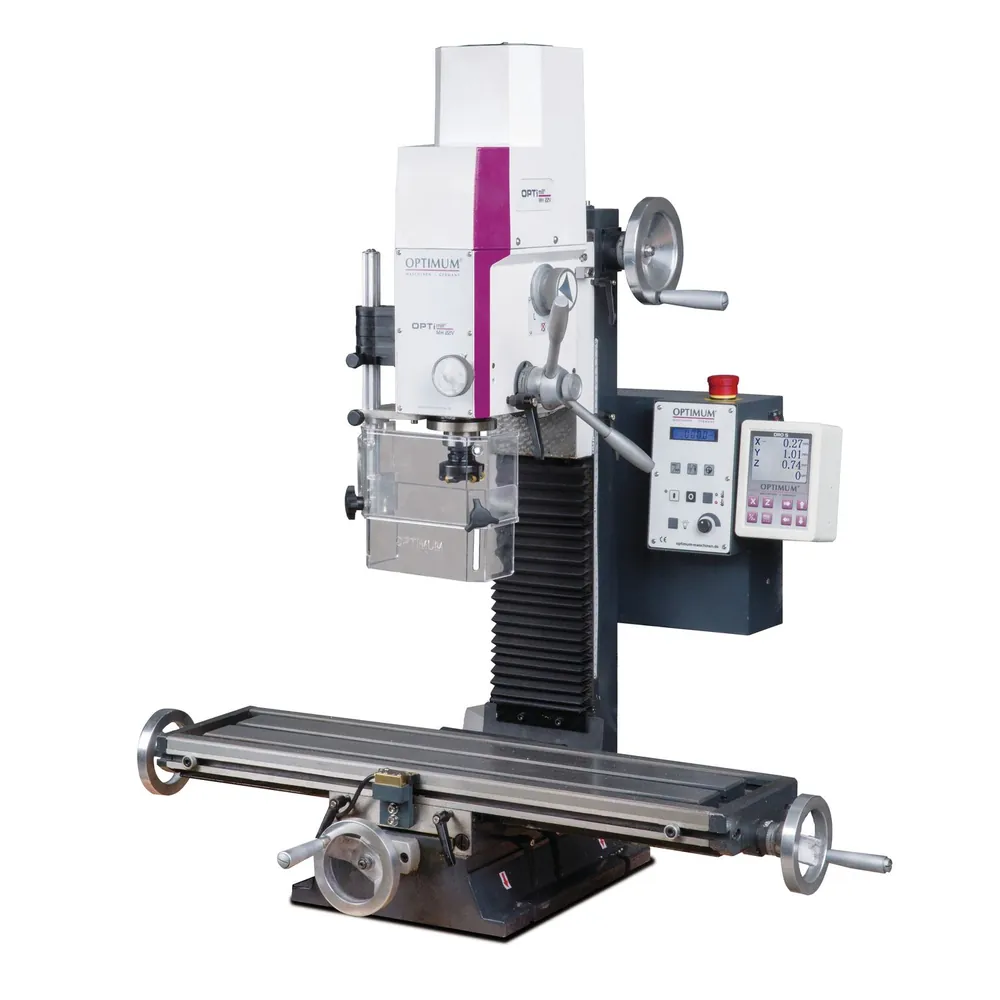

OPTIMUM OPTImill MH22VD / 230V/1Ph/50Hz Bohr- Fräsmaschine
Stabile Bohr-Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb. MH 22VD mit digitaler Positionsanzeige DRO 5
Präzise verarbeitet
Übersichtliches Bedienpanel mit bedienerfreundliche Folientastatur
Sicherheitselektrik in 24 Volt-Ausführung
Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
Not-Halt-Schlagschalter
Motor mit zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
Steuerelektronik mit integrierte Relais-Steuerung

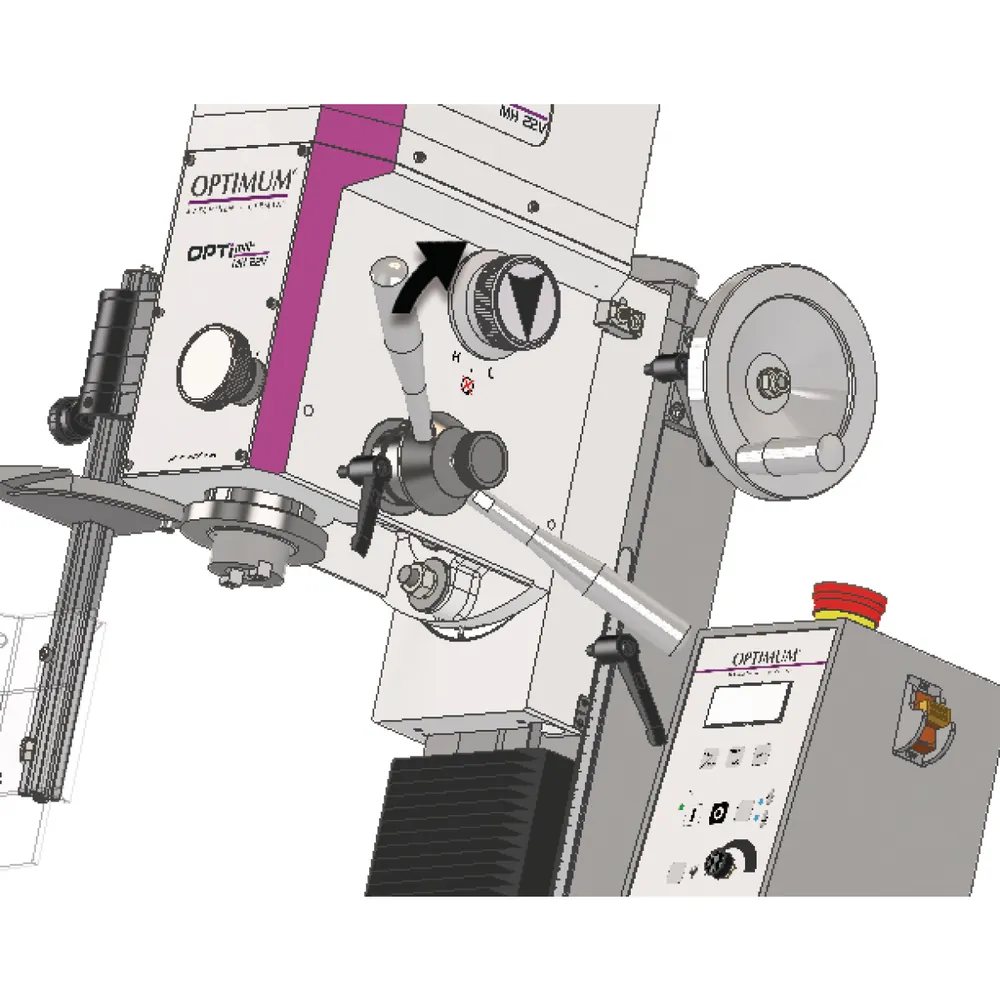

Bohr-Fräskopf um ± 90 neigbar, für Fräs
und Bohrarbeiten in jeder Winkellage
Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
Rechts-/Linkslauf
Maschinenlampe
Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
Massiver präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
Nachstellbare Keilleisten
Einstellbare Endanschlage
Bohrung für leichtes Ölen der Trapezspindel
Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
Faltenbalg als Führungsschutz
Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
Feinvorschub
MH 20V
X-, Y
und Z-Säule-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
MH 22VD
mit digitaler Positionsanzeige DRO 5
WEEE-Registrierungsnummer:
ElektroG_Infotext
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Stürmer Maschinen GmbH
Stürmer Maschinen GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland, +49 951 96 555 - 0, info@stuermer-maschinen.de, www.stuermer-maschinen.de/aktuelles/kontakt/
Präzise verarbeitet
Übersichtliches Bedienpanel mit bedienerfreundliche Folientastatur
Sicherheitselektrik in 24 Volt-Ausführung
Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
Not-Halt-Schlagschalter
Motor mit zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
Steuerelektronik mit integrierte Relais-Steuerung
Bohr-Fräskopf um ± 90 neigbar, für Fräs
und Bohrarbeiten in jeder Winkellage
Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
Rechts-/Linkslauf
Maschinenlampe
Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
Massiver präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
Nachstellbare Keilleisten
Einstellbare Endanschlage
Bohrung für leichtes Ölen der Trapezspindel
Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
Faltenbalg als Führungsschutz
Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
Feinvorschub
MH 20V
X-, Y
und Z-Säule-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
MH 22VD
mit digitaler Positionsanzeige DRO 5
WEEE-Registrierungsnummer:
ElektroG_Infotext
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Stürmer Maschinen GmbH
Stürmer Maschinen GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland, +49 951 96 555 - 0, info@stuermer-maschinen.de, www.stuermer-maschinen.de/aktuelles/kontakt/
- Produkttyp:
- Bohrer
- Sicherheitsdatenblatt-Pflicht:
- Nein
- Höhe:
- 950 mm
- Länge:
- 945 mm
- Höhe ca.:
- 950 mm
- Länge ca.:
- 945 mm
- CLPVO-Pflicht:
- Nein
- Anschlussspannung:
- 230 V
- Netzfrequenz:
- 50 Hz
- Phase(n):
- 1 pH
- Stromart:
- ~
- Gewicht Netto:
- 120;120
- Breite/Tiefe ca.:
- 650 mm
- Bohrleistung Stahl (S235JR):
- 20 mm
- Dauerbohrleistung Stahl (S235JR):
- 16 mm
- EMV-Klasse:
- C2
- Vertikalspindel Drehbereich Fräskopf Z - X Ebene:
- 90 Grad
- Leistung Antriebsmotor:
- 0,95 kg/mm
- Abstand Vertikalspindel - Horizontalfrästisch max.:
- 370 mm
- Abstand Vertikalspindel - Horizontalfrästisch min.:
- 370 mm
- Horizontalfrästisch Breite:
- 180 mm
- Horizontalfrästisch Länge:
- 700 mm
- Horizontalfrästisch T-Nuten Abstand:
- 63 mm
- Horizontalfrästisch T-Nuten Anzahl:
- 3
- Horizontalfrästisch Traglast max.:
- 50 kg
- Messerkopfgröße max.:
- 52 mm
- Schaftfräsergröße max.:
- 12 mm
- Verfahrweg X-Achse manuell:
- 480 mm
- Verfahrweg Y-Achse manuell:
- 175 mm
- Verfahrweg Z-Achse manuell:
- 370 mm
- Vertikalspindel Anzahl der Drehzahlbereiche:
- 2
- Vertikalspindel Ausladung:
- 170 mm
- Vertikalspindel Pinolenhub:
- 50 mm
- Vertikalspindel Spindelaufnahme:
- BT 20
- Vertikalspindel Steuerung der Drehzahlregelung:
- elektronisch
- Vertikalspindel Drehzahlbereich:
- 90 - 3000 RPM
- Vertikalspindel Pinolendurchmesser:
- 60 mm
- Breite/Tiefe:
- 650 mm
- EAN:
- 4030635036163
- Marke:
- OPTIMUM
- Hersteller:
- Stürmer Maschinen GmbH
- Katalognummer:
- 4563050
