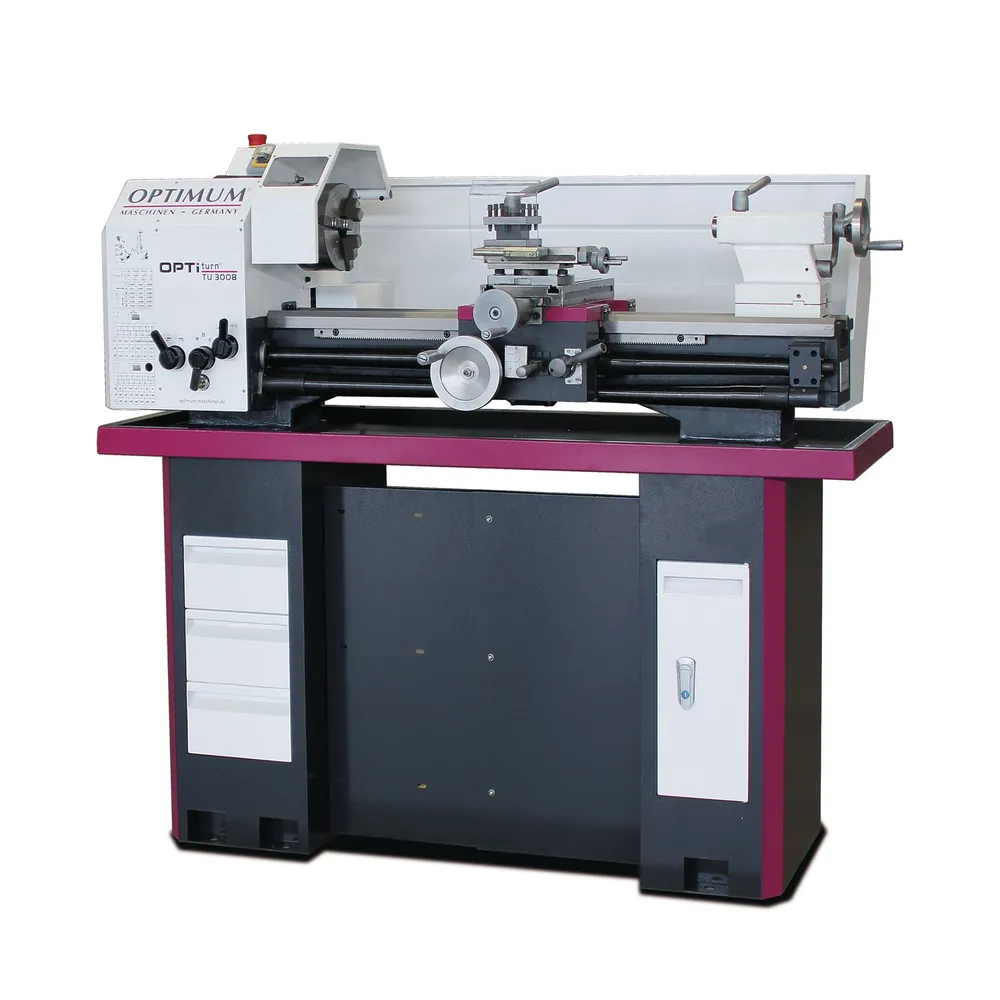

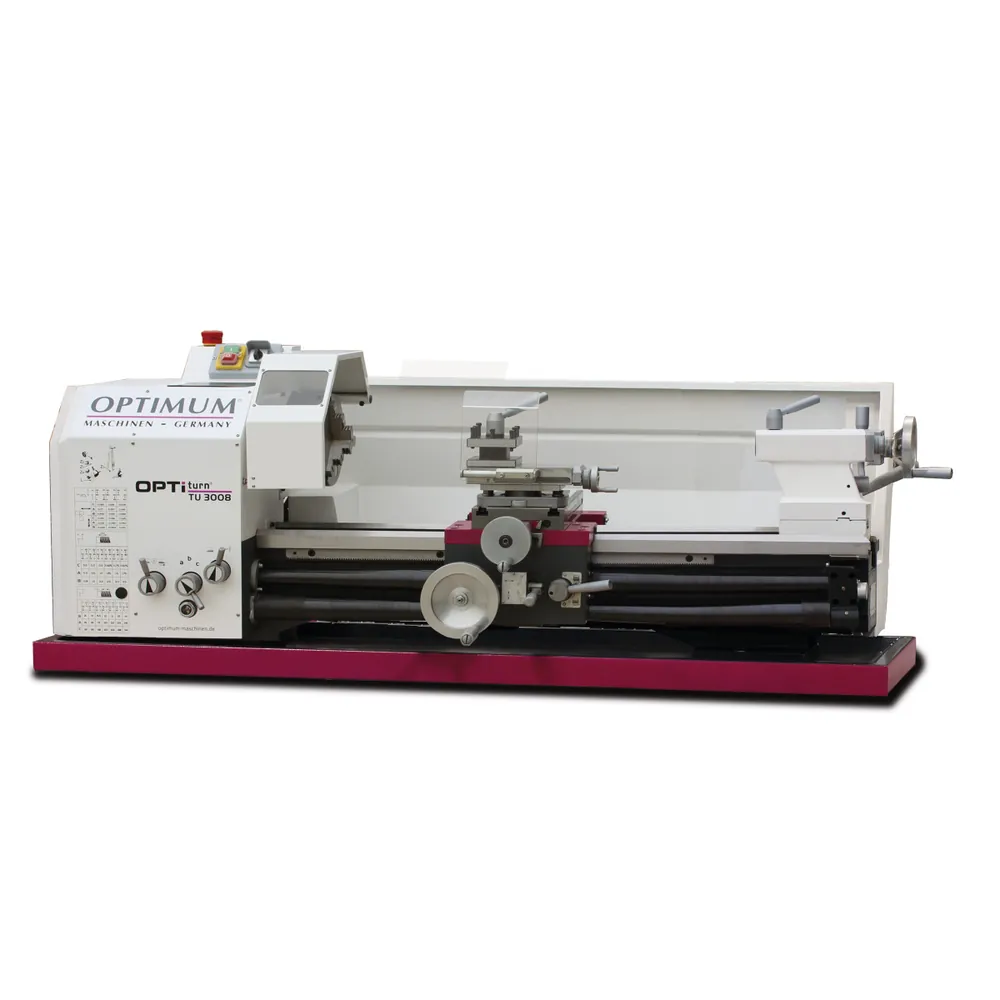

OPTIMUM OPTIturn TU3008 / 400V/3Ph/50Hz Drehmaschine
Leit
und Zugspindel-Drehmaschinen mit Längs
und Planvorschub. TU 3008G mit Getriebe. TU 3008V mit bürstenlosem Motor für stufenlose Drehzahlregelung
Präzise Verarbeitung
Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

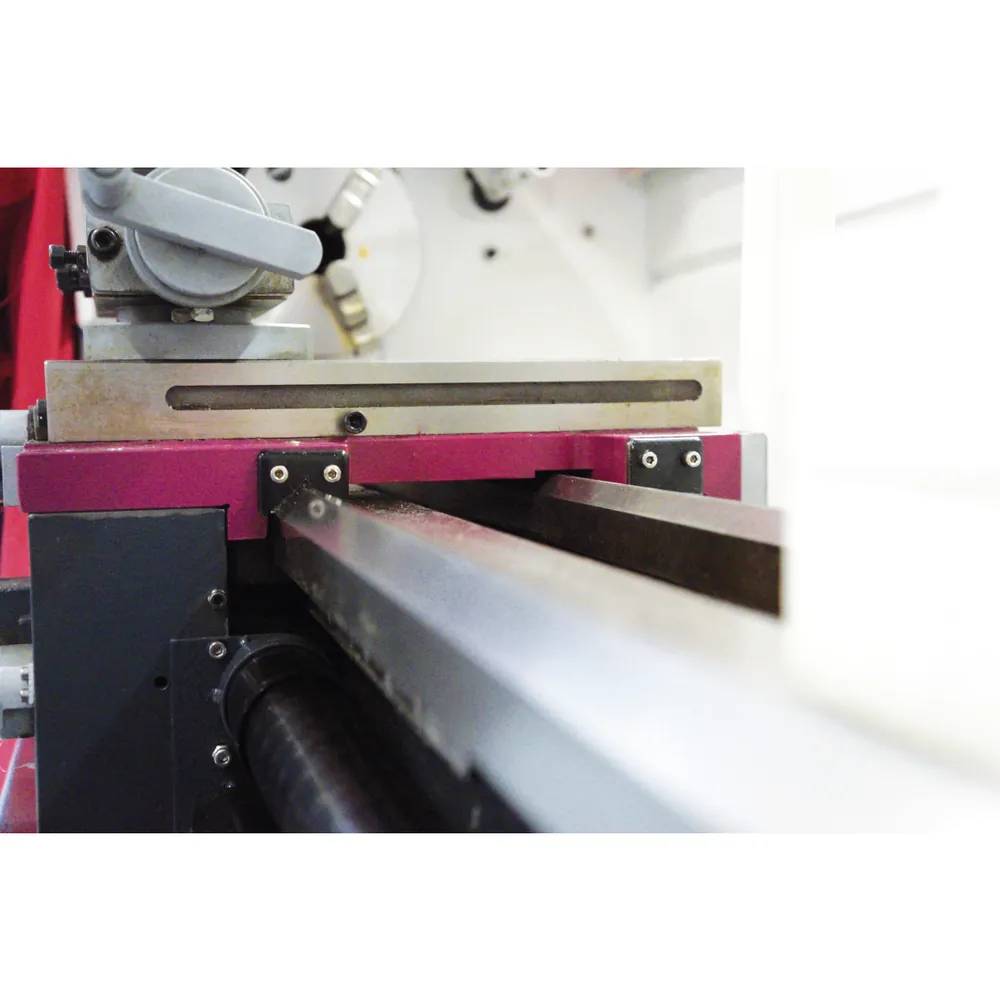

Gehärtete und geschliffene Z-Achsen Führungsbahn
Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
Vierfach-Stahlhalter
Alle Führungen durch Keilleisten nachstellbar
Rechts-/Linkslauf im Bedienfeld schaltbar
Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
Kegelrollenlager in P5 Qualität
Gehärtete Spindelnase
Große Spindelbohrung Ø 38 mm
Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
Leit
und Zugspindel in zwei Sinterlagern gelagert
Automatische Längs
/ Planvorschübe
Leitspindel
und Zugspindelabdeckung
Reitstock zum Kegeldrehen ± 5 mm verstellbar
Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden
Not-Halt-Schlagschalter
TU 3008
Keilriemen
TU 3008G
Getriebe
TU 3008V
Keilriemen und Brushless Antrieb
Laufruhiger, leistungsstarker und bürstenloser Gleichstrom Antrieb mit exzellenter Regelcharakteristik
Hochpräzises Stahlfutter für höhere Drehzahlen
Digitale Drehzahlanzeige
Lieferumfang:
Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend
Feste Zentrierspitze MK 3 und MK 5
Spritzwand
Spänewanne
Vierfach-Stahlhalter 25 mm
Wechselräder-Satz
Bedienwerkzeug
WEEE-Registrierungsnummer:
ElektroG_Infotext
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Stürmer Maschinen GmbH
Stürmer Maschinen GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland, +49 951 96 555 - 0, info@stuermer-maschinen.de, www.stuermer-maschinen.de/aktuelles/kontakt/
und Zugspindel-Drehmaschinen mit Längs
und Planvorschub. TU 3008G mit Getriebe. TU 3008V mit bürstenlosem Motor für stufenlose Drehzahlregelung
Präzise Verarbeitung
Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Gehärtete und geschliffene Z-Achsen Führungsbahn
Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
Vierfach-Stahlhalter
Alle Führungen durch Keilleisten nachstellbar
Rechts-/Linkslauf im Bedienfeld schaltbar
Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
Kegelrollenlager in P5 Qualität
Gehärtete Spindelnase
Große Spindelbohrung Ø 38 mm
Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
Leit
und Zugspindel in zwei Sinterlagern gelagert
Automatische Längs
/ Planvorschübe
Leitspindel
und Zugspindelabdeckung
Reitstock zum Kegeldrehen ± 5 mm verstellbar
Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden
Not-Halt-Schlagschalter
TU 3008
Keilriemen
TU 3008G
Getriebe
TU 3008V
Keilriemen und Brushless Antrieb
Laufruhiger, leistungsstarker und bürstenloser Gleichstrom Antrieb mit exzellenter Regelcharakteristik
Hochpräzises Stahlfutter für höhere Drehzahlen
Digitale Drehzahlanzeige
Lieferumfang:
Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend
Feste Zentrierspitze MK 3 und MK 5
Spritzwand
Spänewanne
Vierfach-Stahlhalter 25 mm
Wechselräder-Satz
Bedienwerkzeug
WEEE-Registrierungsnummer:
ElektroG_Infotext
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Stürmer Maschinen GmbH
Stürmer Maschinen GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland, +49 951 96 555 - 0, info@stuermer-maschinen.de, www.stuermer-maschinen.de/aktuelles/kontakt/
- Gewicht:
- 226 kg
- Gewicht ca.:
- 226 kg
- Spindelaufnahme:
- Camlock DIN ISO 702-2 Nr. 4
- Stufenanzahl:
- 6 Stufen
- EMV-Klasse:
- 5,5 kW 400V ~50Hz
- Länge x Breite x Höhe ca.:
- 1.525 x 705 x 575 mm
- Reitstockaufnahme:
- MK 3
- Spindelbohrung, Stangendurchlass:
- Ø 38 mm
- Spindeldrehzahl:
- 150 - 2.000 RPM
- Spindelkonus:
- MK 5
- Spitzenhöhe:
- 158 mm
- Spitzenweite:
- 800 mm
- Steigung - Metrisch im Bereich:
- 0,2 - 3,5 mm/U (18 Steigungen)
- Steigung - Zoll im Bereich:
- 56 - 8 Gg/Zoll (21 Steigungen)
- Umlauf-Ø über Maschinenbett:
- 310 mm
- Verfahrweg Oberschlitten:
- 65 mm
- Verfahrweg Planschlitten:
- 150 mm
- Vierfachstahlhalter Aufnahmehöhe:
- 25 mm
- Elektrischer Anschluss:
- 400 V / 3 Ph ~50Hz
- Bettbreite:
- 180 mm
- Norm:
- 2200x1080x1370 mm
- Umlauf-Ø über Planschlitten:
- 190 mm
- Längsvorschub im Bereich:
- 0,085 - 0,832 mm/U (9 Vorschübe)
- Planvorschub im Bereich:
- 0,01 - 0,1 mm/U (9 Vorschübe)
- Reitstock-Pinolenhub:
- 70 mm
- Antrieb Spindel:
- 1,1 kg/mm
- Länge x Breite x Höhe:
- 1.525 x 705 x 575 mm
- EAN:
- 4030635023002
- Marke:
- OPTIMUM
- Hersteller:
- Stürmer Maschinen GmbH
- Katalognummer:
- 4563046
