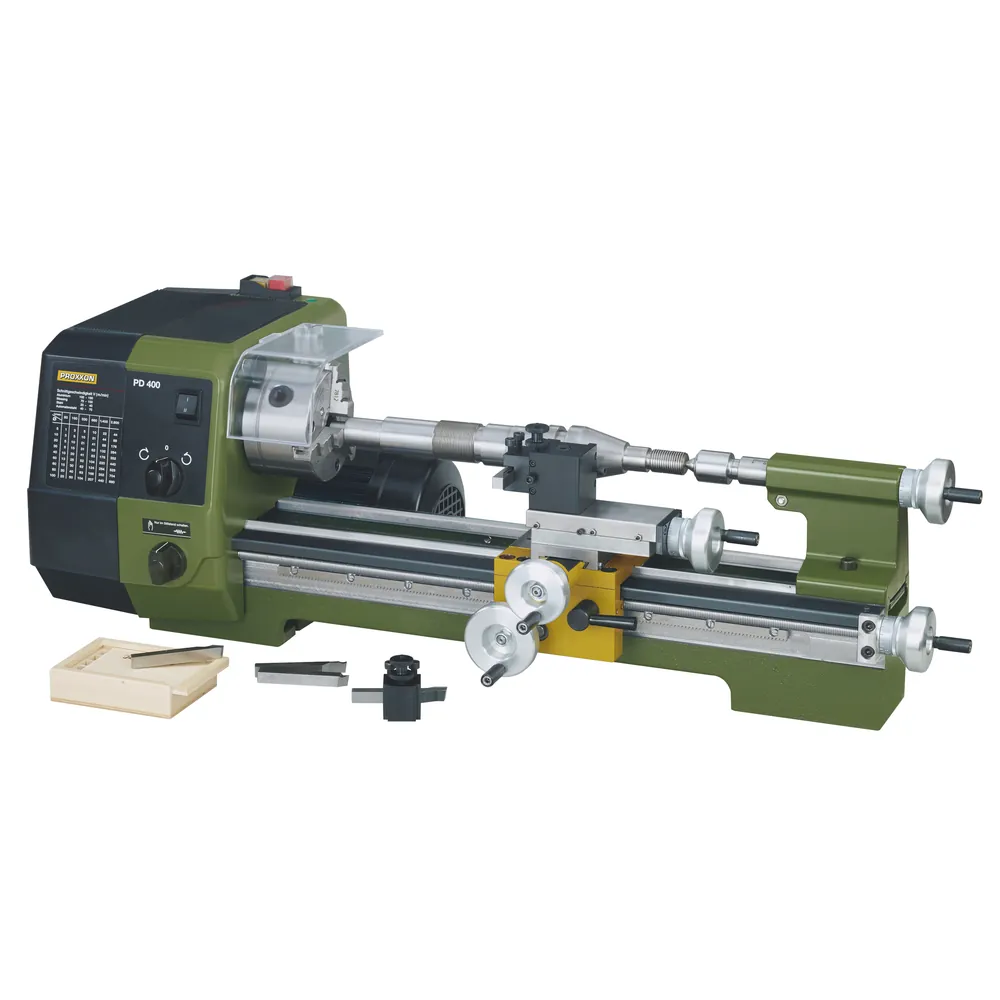

PROXXON Präzisions-Drehmaschine PD 400

Maschinenbett:Aus hochwertigem Maschinenguss, quer verrippt mit breitbeiniger, geschliffener Prismenführung. Für schwingungsfreies Arbeiten auch bei hoher Belastung. Rückseitig mit Flansch und Gewindebohrungen zum Befestigen der Bohr- und Fräseinrichtung PF 400. Abgedeckte Leitspindel. Spindelstock: Aus Alu-Druckguss. Überdimensionale Hauptspindel mit zwei nachstellbaren Kegelrollenlagern und MK 3-Aufnahme futterseitig. Spindeldurchlass 20,5 mm. Rundlaufgenauigkeit ohne Futter 1/100 mm. Drehschalter für die Zuschaltung des automatischen Vorschubs (wahlweise 0,07 und 0,14 mm/U). Leit- und Zugspindel mit Trapezgewinde (12 x 1,5 mm). Reitstock: Aus Alu-Druckguss. Pinole Ø 24 mm, ausfahrbar bis 40 mm. Mit mm-Skala. Dazu mitlaufende Körnerspitze MK 2 und 10 mm-Zahnkranzbohrfutter (B 12 - Aufnahme/MK 2). Support: Bettschlitten aus Zink-Druckguss. Querschlitten (Verstellweg 85 mm) und Oberschlitten (Verstellweg 52 mm) aus Stahl. Oberschlitten zum Kegeldrehen schwenkbar (Gradeinteilung bis 45° vorhanden). Mit Mehrfachstahlhalter und zwei Stahlhalter-Elementen für schnellen Wechsel und problemlose Höhenjustierung. Für Drehstähle 10 x 10 mm. Antrieb: Kräftiger Kondensator-Motor für zwei Geschwindigkeiten und zusätzliches Drei-Stufen-Riemengetriebe. Spindeldrehzahlen bei Stufe 1: 80 - 330 - 1.400/min. Bei Stufe 2: 160 - 660 und 2.800/min. Drehfutter: Hochwertiges 3-Backen-Futter nach DIN 6386, Klasse 1 (Rundlauftoleranz 0,04 mm). Spannbereich durch Wendebacken 3 - 100 mm. Dazu Drehfutterschutz mit Sicherheitsabschaltung. Handräder: Aus Aluminium, mit auf 0 justierbarem Skalenring. Für Querschlitten und Oberschlitten: 1 Teilstrich = 0,025 mm. 1 U = 1 mm. Für Reitstock und Leitspindel: 1 Teilstrich = 0,05 mm. 1U = 1, 5 mm. Support-Schnellverstellung: Durch großes Handrad über eine am Bett befestigte Zahnstange. Gewindeschneideinrichtung: Für Links- und Rechtsgewinde. Mit Wechselrädern für 19 verschiedene Steigungen (metrisch): 0,2 - 0,25 - 0,3 - 0,35 - 0,4 - 0,45 - 0,5 - 0,6 - 0,7 - 0,75 - 0,8 - 0,9 - 1 - 1,25 - 1,5 - 1,75 - 2 - 2,5 - 3 mm. Auch für Zollgewinde von 10 - 48 Gang.
Besonderheiten

• Spitzenweite 400 mm. Spitzenhöhe 85 mm. Spitzenhöhe über Support 58 mm
• Zum Bearbeiten von Stahl, Messing, Aluminium und Kunststoff.
• Zum Plandrehen, Längsdrehen, Kegeldrehen und Gewindeschneiden. Mit reichhaltigem Systemzubehör können Sie auch Bohren, Fräsen und Nuten.

Technische Daten

• Spitzenweite: 400 mm, Spitzenhöhe: 85 mm,
• Rundlaufgenauigkeit ohne Futter 5/1000 mm
• Max. Werkstückdurchmesser über Support: 116 mm.
• Motor-Aufnahmeleistung 870 W. Abgabeleistung 550 W
• Motordrehzahlen 1.400 / 2.800/min.
• Gewicht ca. 45 kg

Inhalt

• Drehmaschine, 3-Backen-Futter, Stahlhalter, Reitstock, Wechselräder, mitlaufende Körnerspitze,

Material

• Maschinenbett aus Grauguss

Anwendungsbereich

• Plan-, Längs-, Kegel- und Ausdrehen, Schneiden von Außen- und Innengewinden, Nuten, etc.
